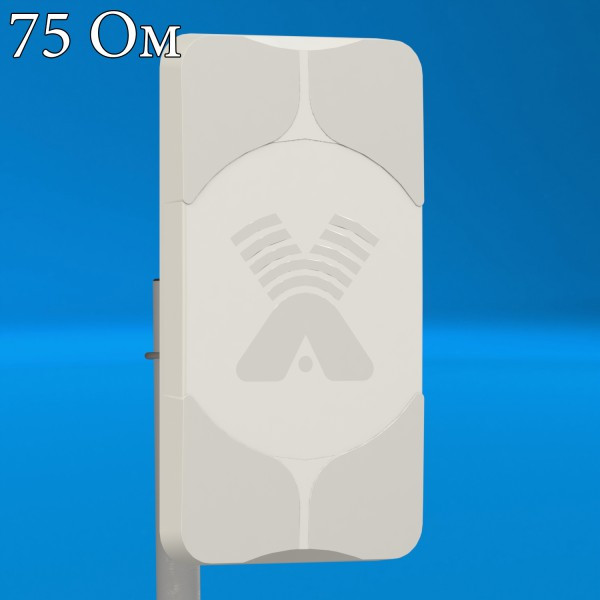

AX-2017PF панельная антенна 3G (17 dBi, 75 Ом)
Общие сведения
Панельная антенна AX-2017PF предназначена для использования в комплекте c 3G модемами (роутерами). Тип антенны – синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 3G сигнала, а также в случае длинного соединительного кабеля между модемом и точкой установки антенны.
AX-2017PF это версия антенны AX-2017P, но только для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.
Достоинства антенны AX-2017PF:
- Высокий коэффициент усиления и низкий КСВ в широкой полосе частот
- Сравнительно небольшие размеры в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.

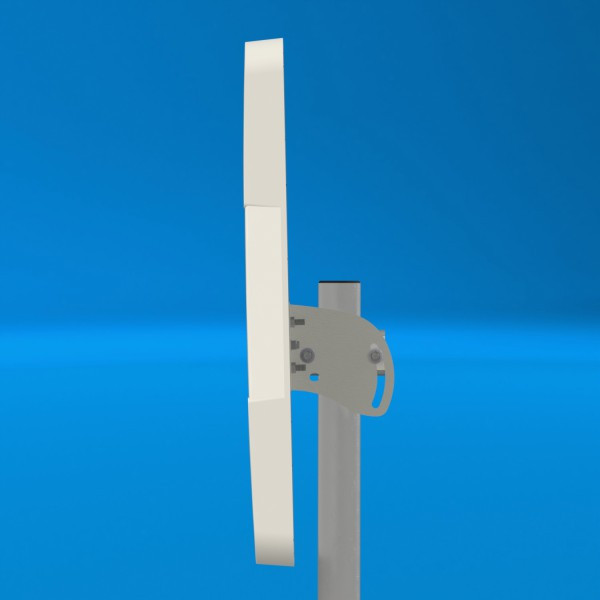

- Крепление антенны позволяет изменять угол наклона антенны
- Активные излучателя антенны укрыты в пластиковый корпус
- Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы
Комплект поставки:
- Антенна AX-2017PF
- Узел крепления на мачту
- Инструкция по установке (скачать)
- Упаковка (картон)
Для соединения антенны и адаптера вам будет необходима кабельная сборка.
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
1900-2200 |
Усиление, dBi |
16÷17 |
Ширина ДН в Н-плоскости, град |
32÷40 |
Ширина ДН в Е-плоскости, град |
16÷19 |
Уровень боковых лепестков, дБ не более |
-13 |
Отношение вперед/назад, дБ не менее |
20 |
Входное сопротивление, Ом |
75 |
КСВ в рабочем диапазоне частот, не более |
1,5 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная/горизонтальная |
Механические характеристики |
|
Масса с креплением, г |
1800 |
Габаритные размеры без крепления, м |
0,45х0,24х0,05 |
Разъем |
F-female |
Материал антенны |
сталь, оцинкованная сталь |
Защитное покрытие |
порошковая полимерная краска |
Материал защитной коробки |
Поликарбонат+ABS |
Зависимость коэффициента направленного действия от угла поворота антенны
Плоскость и поляризация |
Частота | |
1950МГц | 2150МГц | |
Горизонтальная плоскость, вертикальная поляризация(основная) | ||
Вертикальная плоскость, вертикальная поляризация(основная) |
Зависимость КСВН от частоты
