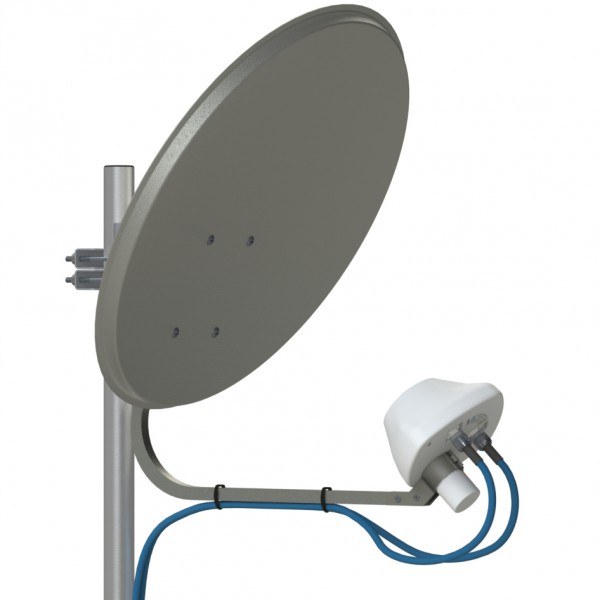

Облучатель офсетной параболической антенны UMO-3 MIMO 2x2 предназначен для использования с 3G/4G модемами/роутерами и другими устройствами MIMO в диапазоне 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором.

Достоинства облучателя UMO-3 MIMO 2x2:
Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Для соединения с модемом используется два кабеля с волновым сопротивление 50 Ом и разъемами N-male. Облучатель предназаначен для модема имеющего два разъема!

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G	при 0,55м  15/17 dBi  (20/17 гр.) при 0,6м 17.5/18.5dBi (18/16 гр.) при 0,9м 23/24 dBi  (12/10 гр.) при 1,3м 26/27 dBi  (9/8 гр.) при 1,5м 28/29 dBi  (7/6 гр.)
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандарте LTE2600	при 0,55м  20,5 dBi  (14 гр.) при 0,6м 21,5/22dBi (13 гр.) при 0,9м 25,5 dBi  (9 гр.) при 1,3м 28 dBi  (6 гр.) при 1,5м 30 dBi  (5 гр.)
Собственный коэффициент облучателя, dBi	8÷10
Поляризация	Вертикальная + горизонтальная / X-pol
Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град	86 - 130
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град	104 - 116
Входное сопротивление, Ом	50
Развязка между входами в рабочем диапазоне, dB	Более 28
КСВ в рабочем диапазоне частот, не более	1,8
Допустимая мощность, Вт	10
Механические характеристики
Габаритные размеры, мм	140 х 140 х 140
Вес, г	350
Разъем	2 х N-female
Материал защитного кожуха	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Защитное покрытие	порошковая полимерная краска

Комплект поставки:
Облучатель UMO-3 MIMO 2х2
Инструкция по установке (скачать)
Упаковка из микрогофрокартона или полиэтилена

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки, приобретаются отдельно.
