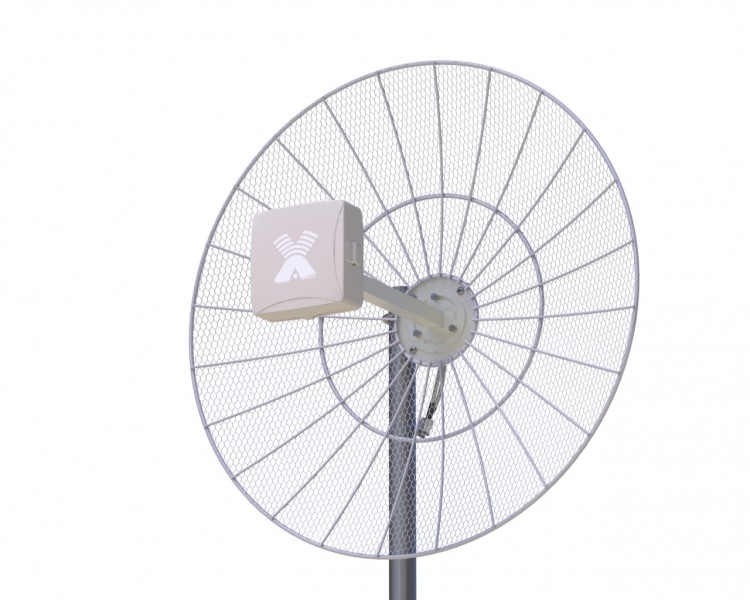

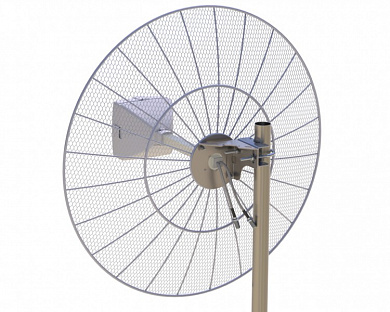

Параболическая антенна Vika-21F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

4G (LTE1800, LTE2600)
3G (UMTS 2100)
2G (GSM1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц. Vika-21F MIMO отличается от Vika-21 MIMO входным сопротивлением (75 Ом) и типом разъемов (F-female) и возможностью использования бюджетного ТВ-кабеля.

Vika-21F MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.


В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.


Достоинства антенны Vika-21F MIMO:

Высокий коэффициент усиления в широкой полосе частот

Низкая парусность благодаря ячеистой структуре рефлектора

Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в самых тяжелых условиях приема

Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

Возможность использования бюджетных: ТВ кабеля и F-разьемов

Активные излучатели антенны укрыты в пластиковый корпус

Защитные покрытия на всех металлических деталях

Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

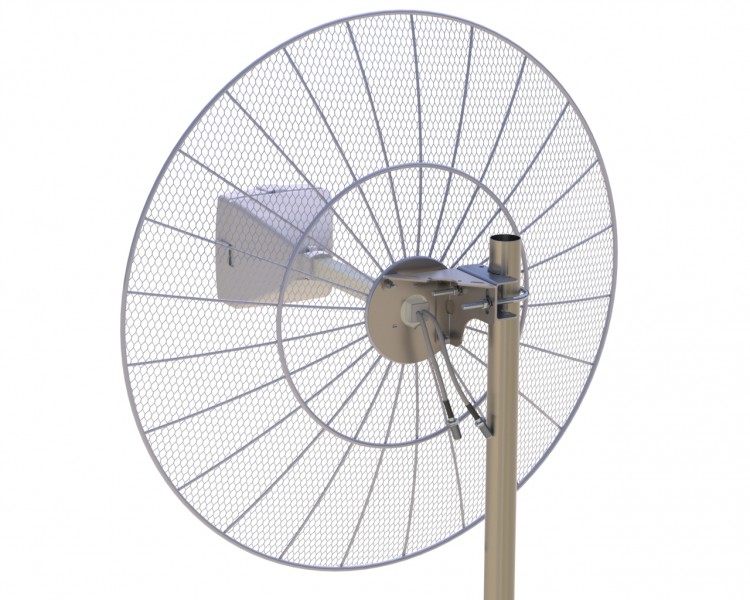

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Электрические характеристики антенны Vika-21F MIMO:
Рабочий диапазон частот, МГц                   1700÷2700
Коэффициент усиления, dBi                        2 х 18÷21
Ширина ДН, град                                              12÷20
Уровень боковых лепестков, дБ                       <-18
Отношение вперед/назад, дБ                         >20
Входное сопротивление, Ом                               75
КСВ в диапазоне 3G/4G/WIFI, не более             1.9
Развязка между портами, дБ                     Более 25÷30
Допустимая мощность, Вт                                      10
Поляризация                                 Вертикальная + горизонтальная,

Механические характеристики антенны Vika-21F MIMO:
Габаритные размеры, мм       600 х 600 х 470
Разъемы   2 х F-female
Материал антенны                Оцинкованная сталь, алюминий
Материал защитной коробки           ABS+поликарбонат
Рабочий температурный диапазон         -40 …. +60°С

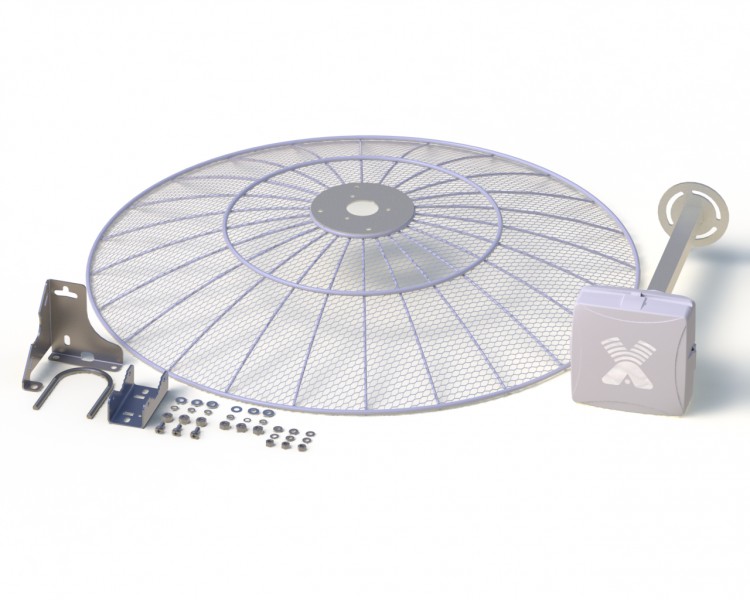

Комплект поставки:
Антенна Vika-21 MIMO в разобранном виде
Узел крепления на мачту
Инструкция по установке
