Мощная широкополосная антенна 2G/3G/4G/WIFI с высокой ветроустойчивостью и разборной конструкцией. Коэффициент усиления 21-24 dBi. F=1700-2700 МГц. 50 Ом. Два N-разъема. Рекомендуется для использования в комплекте с 3G/4G модемами и роутерами на дальних расстояниях.

Общие сведения

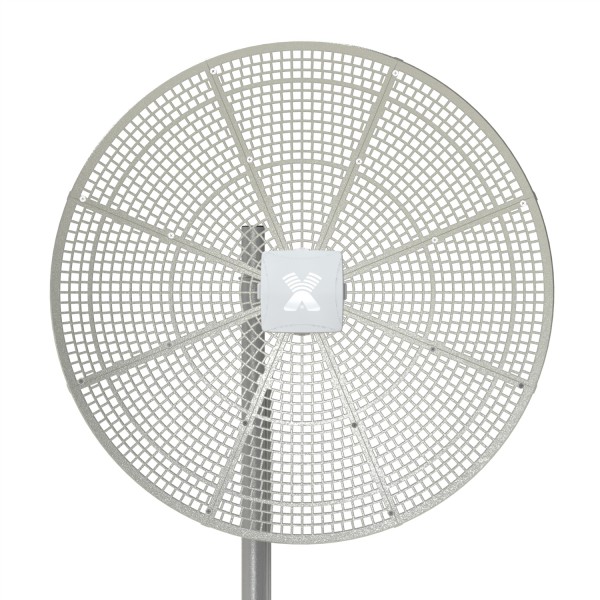

Параболическая антенна Vika-24 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

4G (LTE1800, LTE2600)
3G (UMTS 2100)
2G (GSM1800)
WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц.

Vika-24 MIMO отличается от Vika-24F MIMO входным сопротивлением (50 Ом) и типом разъемов (N-разъёмы)

Антенна является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, едентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

Электрические характеристики

Рабочий диапазон частот, МГц                   1700÷2700

Коэффициент усиления, dBi                        2 х 21÷24

Ширина ДН, град                                              8÷14

Уровень боковых лепестков, дБ                       <-18

Отношение вперед/назад, дБ                         >20
Входное сопротивление, Ом                               75

КСВ в диапазоне 3G/4G/WIFI, не более             1.9

Развязка между портами, дБ                     Более 25÷30

Допустимая мощность, Вт                                      10

Поляризация                                 Вертикальная + горизонтальная,



Механические характеристики антенны



Габаритные размеры, мм       800 х 800 х 540

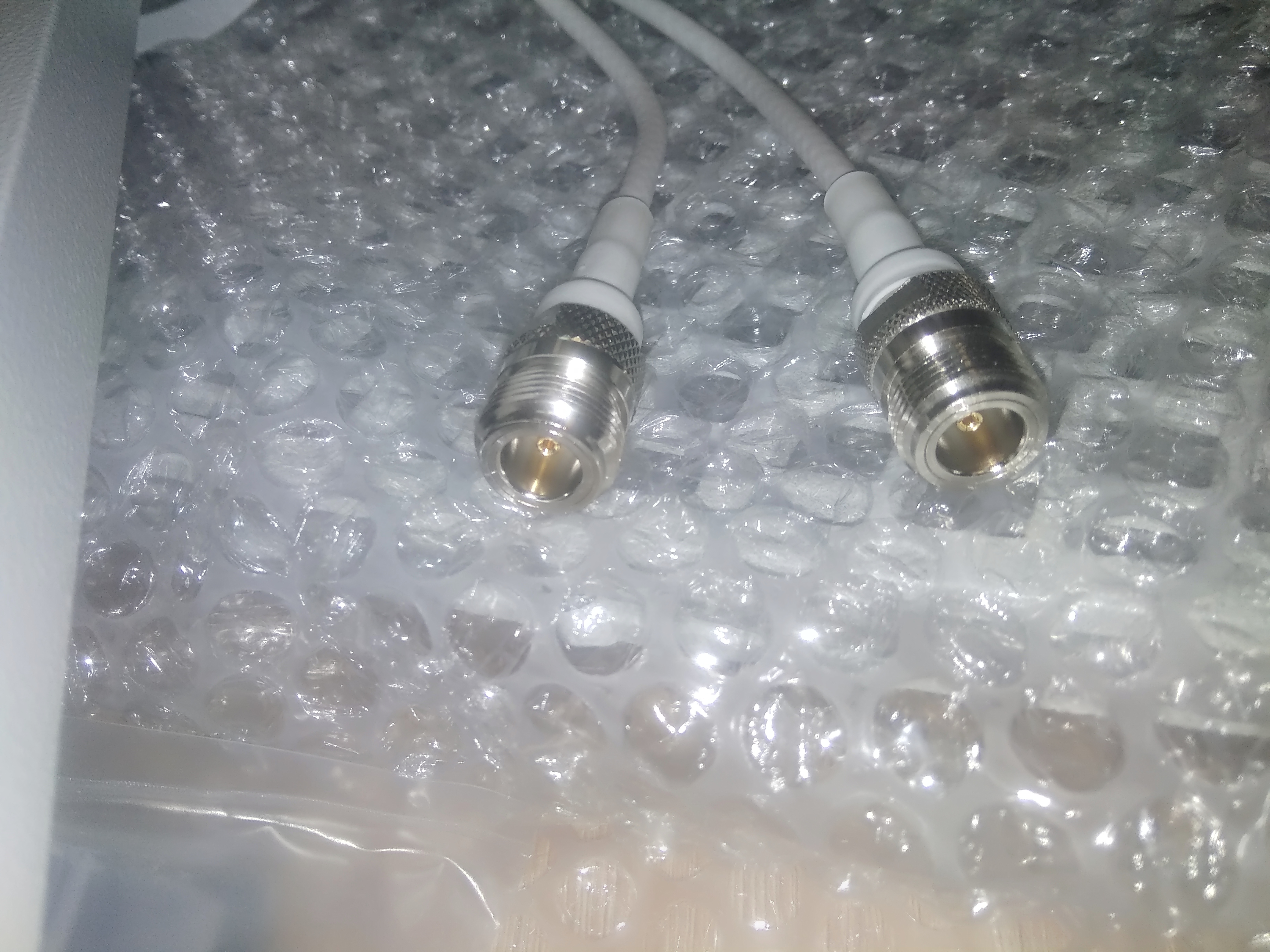

Разъемы      2 х N

Материал антенны                Оцинкованная сталь, алюминий

Материал защитной коробки           ABS+поликарбонат

Рабочий температурный диапазон         -40 …. +60°С

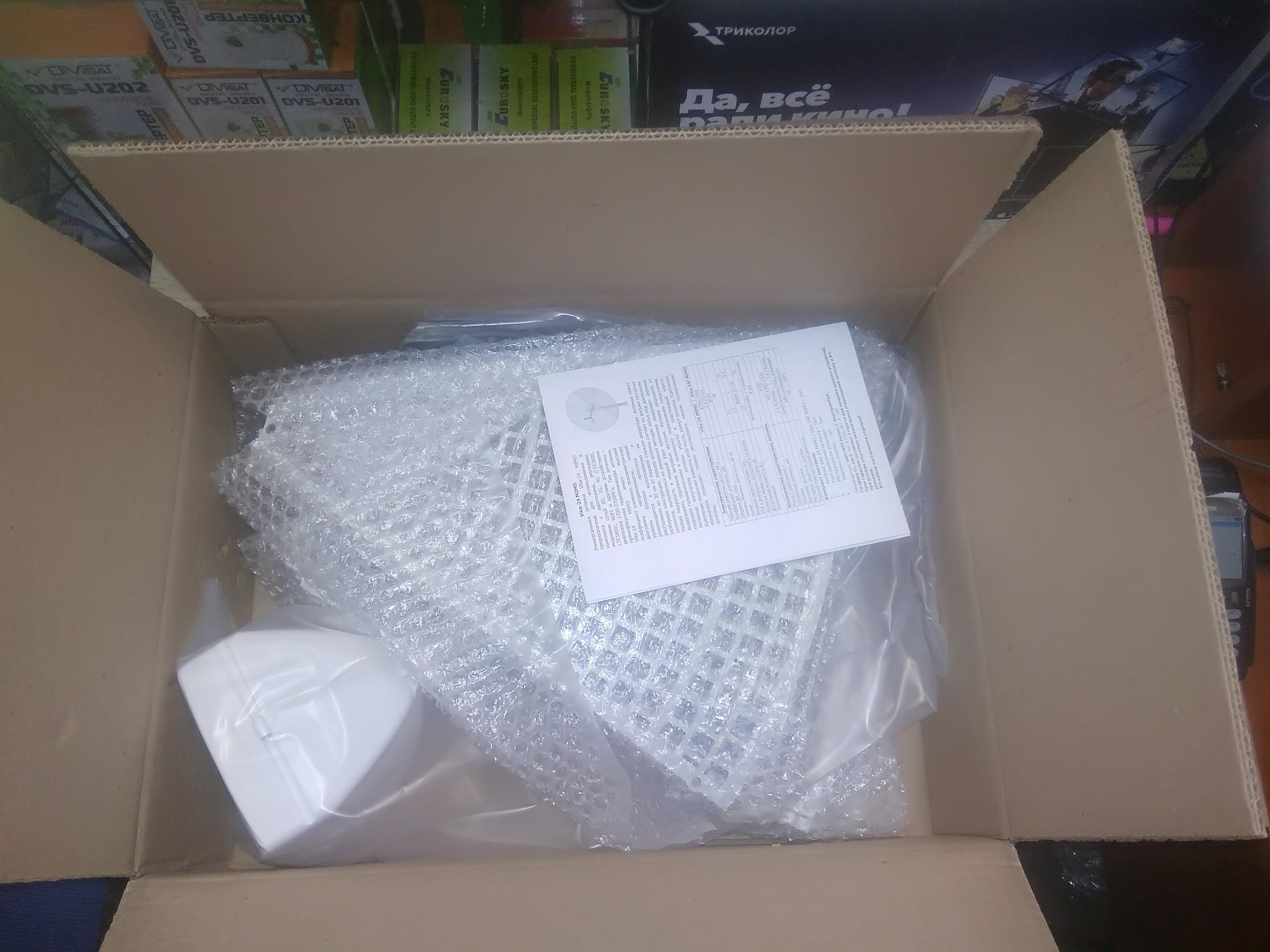

Комплект поставки:

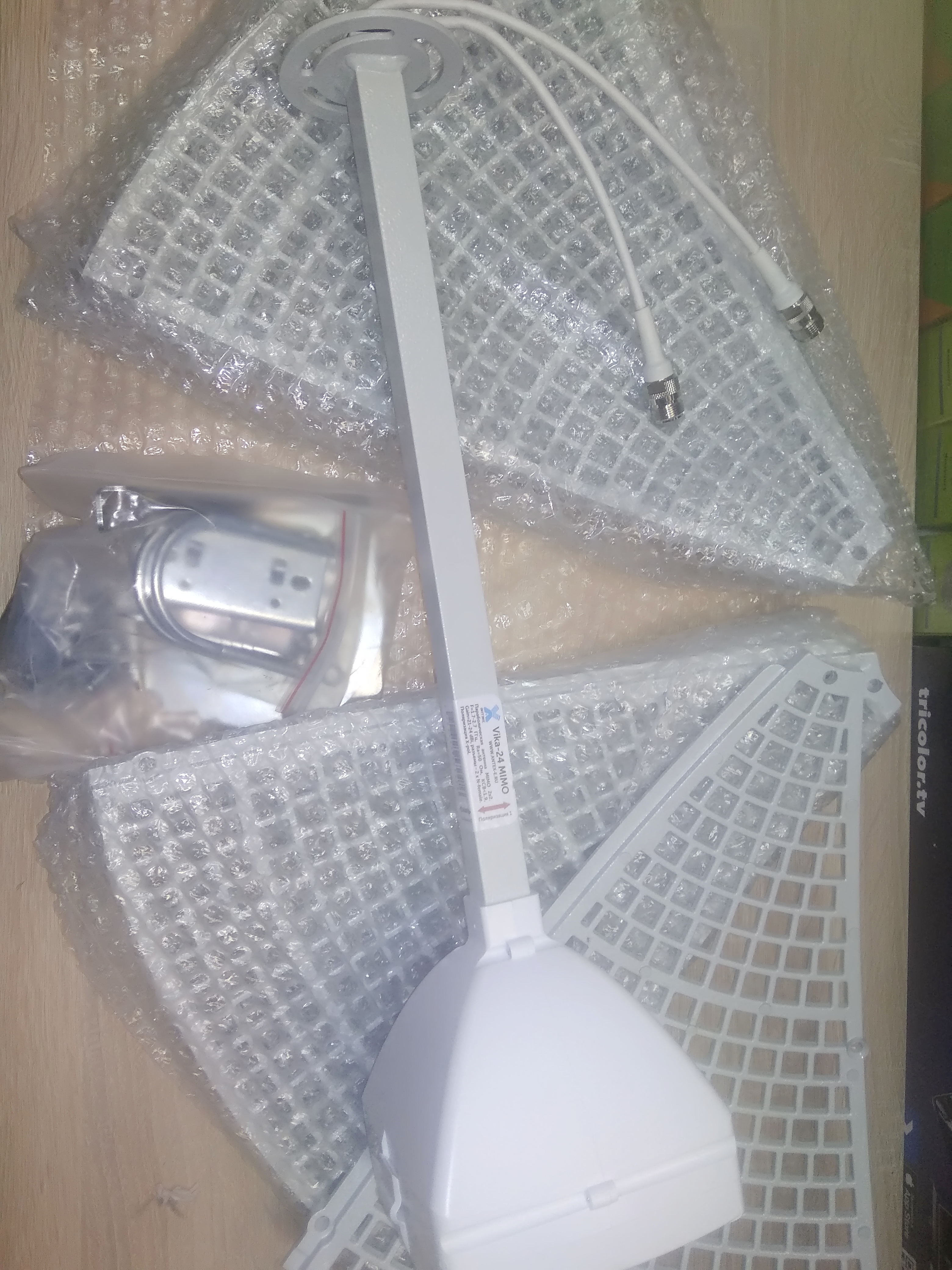

Антенна Vika-24 MIMO в разобранном виде
Узел крепления на мачту

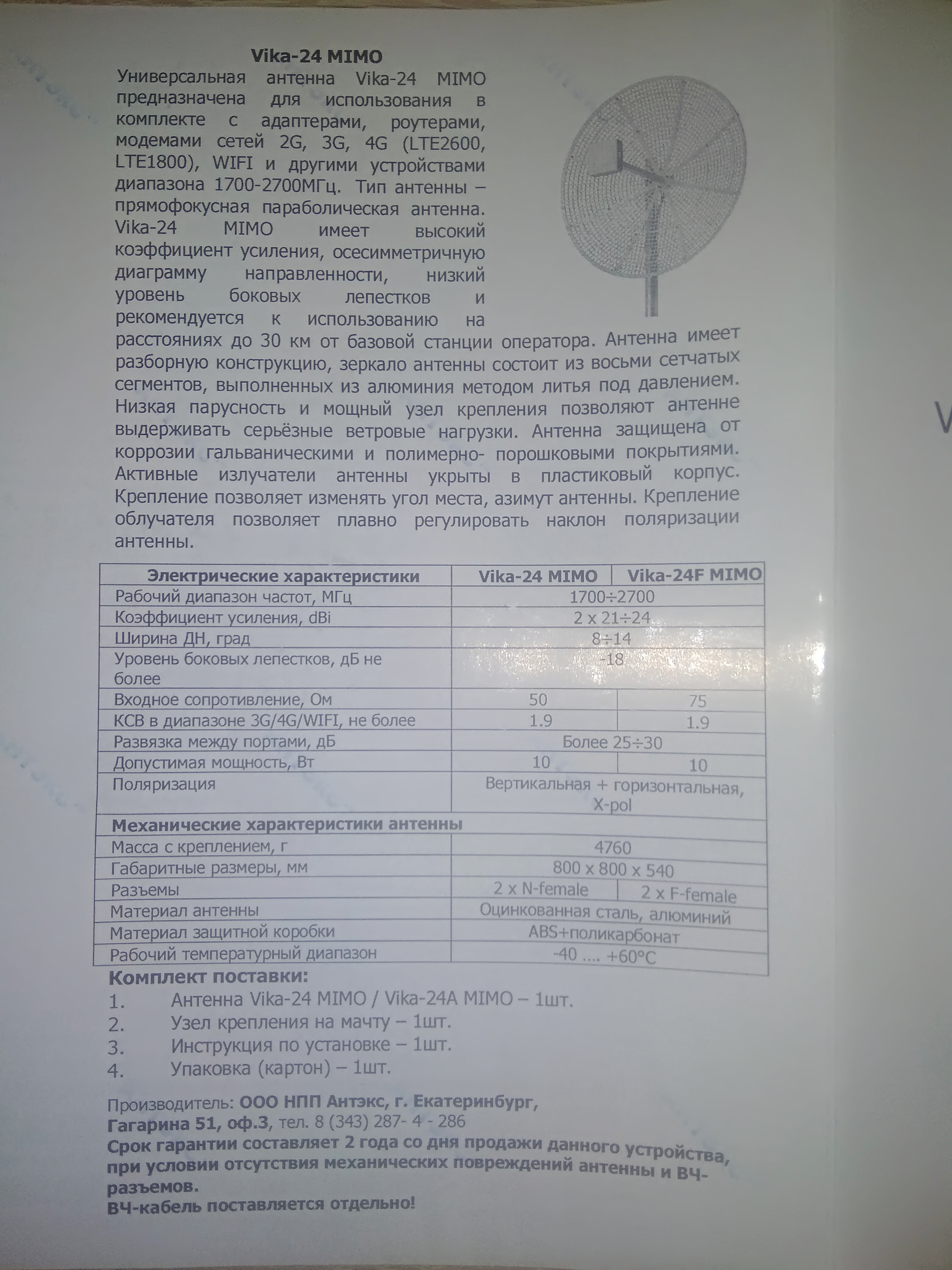

Инструкция по установке
